JYZ900绝缘子探伤仪
  • 产品介绍
  • 技术指标
  • 资料下载
  • 视频
 自动化功能
●自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;
●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
●自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;
●自动增益:自动将波形调至屏高的相应百分比(如80%),大大提高了探伤效率;
●自动φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
●自动DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;
●自动计算回波参数

放大接收
●硬件实时采样:400MHz,波形高度保真
●闸门信号:单闸门、双闸门,峰值或边缘读数
●增益调节:手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节。

探伤功能
曲线包络和波峰记忆:实时检索并记录缺陷最高波
φ值计算:直探头锻件探伤找准缺陷最高波自动换算
动态记录:实时动态录制波形,并可存储、回放
缺陷定位:实时显示水平值L、深度值H、声程值S
缺陷定量:实时显示SL、EL、GL、RL定量值
实时显示孔状缺陷Φ值
缺陷定性:通过波形,人工经验判断
曲面修正:曲面工件探伤,修正曲率换算
 B型扫描:实时扫查,描述缺陷横切面
声光报警
●闸门报警:进波报警、失波报警
●DAC报警:自由设置SL、EL、GL、RL报警

数据存储
●500个探伤通道,存储预先调校好各类探头与仪器的组合参数,自由输入任意行业探伤标准,方便存储、调用、与计算机通讯
●存储500个探伤波形,实现存储、调出、与计算机通讯传输。


时钟记录
实时探伤日期、时间的跟踪记录,并存储

控制接口
高速USB、RS232两种接口与计算机通讯

屏幕保护
待机时可关闭屏幕或显示字幕,省电并延长使用寿命

技术参数
扫描范围:    零界面入射~10000mm钢纵波
工作频率:    0.2MHz~20MHz
垂直线性误差    ≤2.5%
水平线性误差    ≤0.1%
灵敏度余量    >65dB(深200mmΦ2平底孔)
分辨力    >42dB(5N14)
动态范围    ≥36dB
噪声电平:    <8%
硬采样频率    150MHz
重复发射频率    100~1000HZ
声速范围    100~20000(m/s)
工作方式    单晶探伤、双晶探伤、穿透探伤
数字抑制    (0~80)%,不影响线性与增益
工作时间    连续工作7小时以上(锂电池)
环境温度    (-20~70)℃(参考值)
相对湿度    (20~95)% RH
外型尺寸    210×150×45(mm)

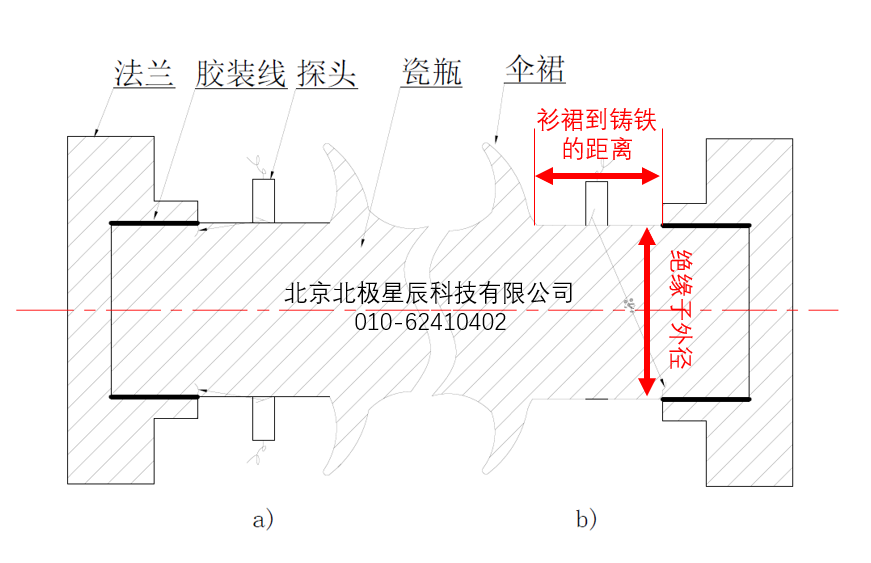

需要提供左图中两个尺寸,以便配置更合适的探头:
1.衫裙到铸铁的距离
2.法兰处的绝缘子外径
